CHI 600 E 系列 (標準系統)
-

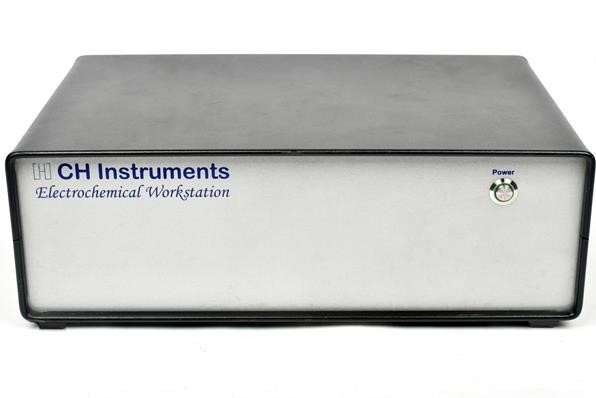

Model 600E Series Electrochemical Analyzer/Workstation
600E 系列是為通用電化學測量而設計的測量系統。下圖為儀器的硬體結構示意圖。儀器內含快速數位信號發生器，用於高頻交流阻抗測量的
直接數位信號合成器，雙通道高速資料獲取系統，電位電流信號濾波器，多級信號增益，iR降補償電路，以及恒電位儀／恒電流儀（660E）。
設備本體的電位控制範圍為±10 V，電流範圍為±250 mA。該儀器能夠測量低至pA的電流。如果與CHI200B微電流放大器及遮罩箱連接，可測
量1pA或更低的電流。如果與CHI680C大電流放大器連接，電流範圍可拓寬為±2A。CHI600E系列也是十分快速的儀器。信號發生器的更新速率
為10MHz，資料獲取採用兩個同步16位元高分辨低雜訊的模數轉換器，雙通道同時採樣的最高速率為1MHz。
該儀器提供了非常寬的動態範圍的實驗時間尺度。例如，循環伏安法的掃描速率在 0.1 mV 電位增量下可達 1000 V/s，或在 1 mV 電位增量下可
達 5000 V/s。又如交流阻抗的測量頻率可達1MHz，交流伏安法的頻率可達10KHz。儀器可工作於二，三，或四電極的方式。四電極可用於液/
液介面電化學測量，對於大電流或低阻抗電解池（例如電池）也十分重要，可消除由於電極線和接觸電阻引起的測量誤差。儀器還有外部信號輸
入通道，同步16位元高分辨採樣的最高速率為1MHz。可在記錄電化學信號的同時記錄外部輸入的電壓信號，例如光譜信號等。這對光譜電化學
等實驗極為方便。
CHI600E系列硬體採用了高速的處理器，快速的放大器，快速的模數轉換器和數模轉換器。計時電量法加上了模擬積分器。一個16位元高分辨
高穩定的電流偏置電路以達到電流複零輸出，亦可用於提高交流測量的電流動態範圍。高分辨的模數轉換器具有更好的信噪比，也給出了靈敏度
設置的更大動態範圍。
CHI600E系列儀器的內部控制程式採用了FLASH記憶體。儀器軟體的更新不再需要通過郵寄並更換EPROM，而可以通過網路進行傳送並通過程
式命令寫入。這使得軟體更新更加快捷方便。
CHI600E系列還允許升級為雙恒電位儀。新的設計通過增加一塊第二通道的電位控制，電流電壓轉換，多級增益和低通濾波器的電路板，便成
了CHI700E系列的雙恒電位儀。
CHI600E系列儀器集成了幾乎所有常用的電化學測量技術。為了滿足不同的應用需要以及經費條件，CHI600E系列分成多種型號。不同的型號具有
不同的電化學測量技術和功能，但基本的硬體參數指標和軟體性能是相同的。例如CHI611E為基本型，分別用於機理研究和分析應用。它們也是十
分優良的教學儀器。CHI6081E可用於腐蝕研究。CHI6273E和CHI614E為綜合電化學分析儀，而CHI650E和CHI660E為更先進的電化學工作站。
-
#: Corresponding polarographic mode can be performed.Functions 611E 612E 6116E 627E 6273E 630E 660E Cyclic Voltammetry (CV) ● ● ● ● ● ● ● Linear Sweep Voltammetry (LSV) & ● ● ● ● ● ● ● Staircase Voltammetry (SCV) #,& ● ● Tafel Plot (TAFEL) ● ● Chronoamperometry (CA) ● ● ● ● ● ● ● Chronocoulometry (CC) ● ● ● ● ● ● ● Differential Pulse Voltammetry (DPV) #,& ● ● ● Normal Pulse Voltammetry (NPV) #,& ● ● Differential Normal Pulse Voltammetry (DNPV) #,& ● Square Wave Voltammetry (SWV) & ● ● AC Voltammetry (ACV) #,&,$ ● ● 2nd Harmonic AC Voltammetry (SHACV) #,&,$ ● ● Fourier Transform AC Voltammetry (FTACV) ● Amperometric i-t Curve (i-t) ● ● ● ● ● ● ● Differential Pulse Amperometry (DPA) ● Double Differential Pulse Amperometry (DDPA) ● Triple Pulse Amperometry (TPA) ● Integrated Pulse Amperometric Detection (IPAD) ● Bulk Electrolysis with Coulometry (BE) ● ● Hydrodynamic Modulation Voltammetry (HMV) ● Sweep-Step Functions (SSF) ● Multi-Potential Steps (STEP) ● AC Impedance (IMP) ● ● ● Impedance - Time (IMPT) ● ● ● Impedance - Potential (IMPE) ● ● ● Chronopotentiometry (CP) ● ● ● Chronopotentiometry with Current Ramp (CPCR) ● ● ● Multi-Current Steps (ISTEP) ● ● ● Potentiometric Stripping Analysis (PSA) ● Electrochemical Noise Measurement (ECN) ● Open Circuit Potential - Time (OCPT) ● ● ● ● ● ● ● Galvanostat ● ● ● RDE control (0-10V output) ● ● Full version of CV simulation and fitting program ● ● Limited version of CV simulation and fitting program ● ● ● ● ● Impedance simulation and fitting program ● ● ● iR Compensation ● ● ● ● ● ● ● External Potential Input ● ● ● ● ● ● ● Auxiliary Signal Measurement Channel ● ● ● ● ● ● ●
&: Corresponding stripping mode can be performed.
$: Phase selective data are available.
-
