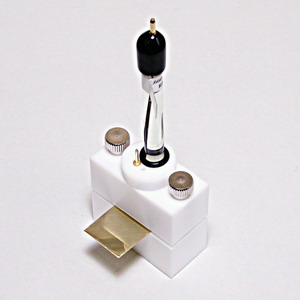

平板材料用電化學池
商品簡述：
寬度: 10mm 至 23 mm 之間
長度: 約為25 mm (和工作電極連接方式相關)
厚度: 3 mm以下
•液體的接觸面積:
直徑大約7.8 mm的圓
(7.8 mm為O形環的內徑。由於裝配時兩模組之間的O形環會因擠壓而變形，實際面積將略有差異。)
-
產品編號 品名 數量 011951 平板材料評價用電化學池 1個 內含品項 - 特氟龍電化學池 ( 主體部 ) 1個 012864 特氟龍電化學池 ( 底座部 ) 1個 - 特氟龍池蓋 1個 - 平板材料評價用電化學池用氟橡膠O 型圈 1個 - 螺絲 20 mm ( 長度 ) 2個 010537 吹掃氣管 (ETFE), 1 m 1個 002222 鉑對電極 5.7 cm 1個 -
以下為平板材料評價用電化學池的裝配方法及其步驟，每個步驟，都有對應的照片說明。
1.準備好所需的部件。
2.將平板材料放特氟龍電化學池底座部模組上兩個螺絲孔之間 .
3.將帶著O形環的特氟龍電化學池主體模組上的螺絲孔與底座部模組上兩個螺絲孔的位置對齊，並小心地放置在平板材料上，輪流且均勻地擰緊兩邊的螺絲（在平板材料與溶液接觸的表面大小，取決於O形圈的內徑）
4.確認平板材料是否充分固定，然後向池內注入電解液（約1mL）。
5.從電池蓋的對應孔中插入對電極 和參比電極，並且固定好位置。
(注意： 套件中附帶的對電極的鉑線略長，請在使用前將其彎折變短，否則對電極會和平板材料接觸，導致短路和超載發生。）
-
品項
產品編號 品名 數量 011951 平板材料評價用電化學池 1個 內含品項 - 特氟龍電化學池 ( 主體部 ) 1個 012864 特氟龍電化學池 ( 底座部 ) 1個 - 特氟龍池蓋 1個 - 平板材料評價用電化學池用氟橡膠O 型圈 1個 - 螺絲 20 mm ( 長度 ) 2個 010537 吹掃氣管 (ETFE), 1 m 1個 002222 鉑對電極 5.7 cm 1個 -
安裝說明以下為平板材料評價用電化學池的裝配方法及其步驟，每個步驟，都有對應的照片說明。
1.準備好所需的部件。
2.將平板材料放特氟龍電化學池底座部模組上兩個螺絲孔之間 .
3.將帶著O形環的特氟龍電化學池主體模組上的螺絲孔與底座部模組上兩個螺絲孔的位置對齊，並小心地放置在平板材料上，輪流且均勻地擰緊兩邊的螺絲（在平板材料與溶液接觸的表面大小，取決於O形圈的內徑）
4.確認平板材料是否充分固定，然後向池內注入電解液（約1mL）。
5.從電池蓋的對應孔中插入對電極 和參比電極，並且固定好位置。
(注意： 套件中附帶的對電極的鉑線略長，請在使用前將其彎折變短，否則對電極會和平板材料接觸，導致短路和超載發生。）
