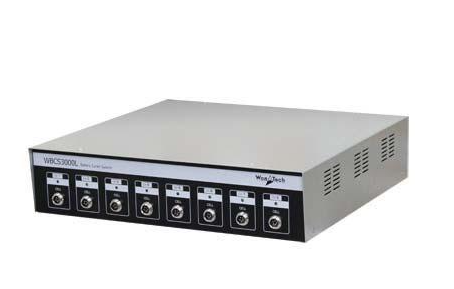

WBCS 3000ls/3000le 小電流充放電測試系統
-
WBCS系列被設計為帶4探針型真正的恒電位儀/恒電流儀電路，用於電池測試（Li電池，Ni-MH，NiCd等）、超級電容器測試和燃料電池測試等。使用本系列多通道系統，使用者可以同時測試或單獨控制多個樣品。功能強大的軟體為使用者提供各種繪圖，讓用戶輕鬆分析測試結果。
設備應用
• 對於低電流應用
• 傳感器應用
• 微型電池應用
• 電分析應用
設備特點
• 低電流型
• 電壓範圍：±5V
• 當前範圍：4個範圍
- 型號 WBCS3000Ls：最大。 10毫安
- 型號 WBCS3000Le：最大。 100毫安
• 電壓/電流精度：±0.01% f.s.
• 採樣時間
- 8~40 個通道：10 毫秒
（17~40通道可選：20msec）
- 41~80 個通道：20 毫秒
（可選：25 毫秒）
- 81~128通道（附加SIF）：20msec
（帶選項：25 毫秒）選項）
• 控制板上 290,000 個數據點內存
• 恆電位儀/恆電流儀電路
- 無切換時間（充電到放電，放電到充電）
- 模擬反饋控制以保持恆定的電壓和電流
- 電化學實驗的電分析應用能力，僅通過控制電壓與參比電極的正電壓極性。
• 高精準度
- 16 位（0.0015% 滿量程）ADC、DAC
- MOSFET型線性電源電路。
- 屏蔽電池電纜以防止 EMI 噪聲
• 安全性
- 獨特的“故障檢查”功能：保護系統和細胞，系統當測量值與控制值不同時將自動停止
電池故障或錯誤的電池連接等價值。
- 系統安全參數：如果測量值超過系統規格，正在運行的頻道將自動停止。
- 用戶自定義安全條件設置：用戶可以輸入以下安全等級測試細胞的化學成分。
- 自動電池連接檢查：實驗前，如果電池電壓值接近 0 伏，程序給出警告信息供操作員檢查cell連接。
- 如果操作員確實誤按了停止功能按鈕，確認信息框出現。
- 為防止過電流，多路開關位於每個通道中。
- 看門狗功能：在通信失敗時停止“正在運行的通道”。
- 當任何通道運行時，操作員無法關閉服務器程序。
- 如果主程序被不穩定的操作系統關閉，獨立服務器程序保持實驗（控制和數據採集）沒有死時間。
• 維護和系統擴展
- 插入式通道
- 每8通道電源
- 通過添加插入通道或添加 8ch 變電站輕鬆擴展至 128 個通道
- 每個通道都有 Poly 開關而不是保險絲。
-
電池測試
CC/CV（鋰電池）測試
CC/CC（NiCd（NiMH）電池）測試
穩態CV測試
Pstat IV曲線
Gstat IV曲線
EVS（電化學電壓光譜）測試
GITT（恆電流間歇滴定技術）測試
PITT（恆電位間歇滴定技術）測試
電分析技術
循環伏安法
線性掃描伏安法
計時電流法
計時庫侖法
計時電位法
腐蝕測量
Tafel圖
動電位
恆電位
恆電流
循環極化
Ecorr與時間
線極化電阻
選配
溫度監測
輔助電壓監測
鈕扣電池座
電池治具 -
恒電位儀模式（電壓控制） - 電壓控制 *控制電壓範圍 -10V ~ +10V（標準型）或用戶指定範圍 控制電壓解析度 16位， 0.15mV 控制電壓精度 0.01~0.1%（取決於型號配置） *最大掃描範圍 -10V ~ +10V vs. 參比電極 - 電流測量 電流量程 取決於系統組態，最大10mA，最小100nA 電流解析度 16位 電流精度 0.01~0.1%（取決於型號配置） 恒電流儀模式（電流控制） - 電流控制 控制電流範圍 取決於系統組態，最大10mA，最小100nA 電流解析度 16位 電流精度 0.01~0.1%（取決於型號配置） - 電壓測量 電壓量程 -10V ~ +10V（標準型）或用戶指定範圍 電壓解析度 16位， 0.15mV 電壓精度 ±1mV 主系統 PC電腦通訊 USB2.0高速 電源電壓 100~240VAC *通道數 8個獨立通道（提供通道擴展） 尺寸 449×446.6×177mm(W*D*H) 最大輸出功率 ±7.5Watt 軟體 *每個實驗最多步驟 無限制 關機安全限制 電壓、電流、溫度、輔助電壓 看門狗 是 *最大採樣時間 無限制 *最小採樣時間 100msec 採樣條件 時間，dv/dt，dI/dt，溫度，等 作業系統 Windows2000及以上 分析軟體 IVMAN，IVMAN_diff 系統 電解池導線 遮罩型帶4個鱷魚夾 通訊&控制CPU Intel80296 16bit 校準 軟體校準 資料獲取ADC 2x16bit ADC用於電壓、電流 控制DAC 16bit DAC 每通道 *上升時間 50μsec *電壓讀數輸入阻抗 10Gohm *最快採樣間隔 0.1sec 概要 模擬電解池 配備一個外部模擬電解池
-
設備簡介WBCS系列被設計為帶4探針型真正的恒電位儀/恒電流儀電路，用於電池測試（Li電池，Ni-MH，NiCd等）、超級電容器測試和燃料電池測試等。使用本系列多通道系統，使用者可以同時測試或單獨控制多個樣品。功能強大的軟體為使用者提供各種繪圖，讓用戶輕鬆分析測試結果。
設備應用
• 對於低電流應用
• 傳感器應用
• 微型電池應用
• 電分析應用
設備特點
• 低電流型
• 電壓範圍：±5V
• 當前範圍：4個範圍
- 型號 WBCS3000Ls：最大。 10毫安
- 型號 WBCS3000Le：最大。 100毫安
• 電壓/電流精度：±0.01% f.s.
• 採樣時間
- 8~40 個通道：10 毫秒
（17~40通道可選：20msec）
- 41~80 個通道：20 毫秒
（可選：25 毫秒）
- 81~128通道（附加SIF）：20msec
（帶選項：25 毫秒）選項）
• 控制板上 290,000 個數據點內存
• 恆電位儀/恆電流儀電路
- 無切換時間（充電到放電，放電到充電）
- 模擬反饋控制以保持恆定的電壓和電流
- 電化學實驗的電分析應用能力，僅通過控制電壓與參比電極的正電壓極性。
• 高精準度
- 16 位（0.0015% 滿量程）ADC、DAC
- MOSFET型線性電源電路。
- 屏蔽電池電纜以防止 EMI 噪聲
• 安全性
- 獨特的“故障檢查”功能：保護系統和細胞，系統當測量值與控制值不同時將自動停止
電池故障或錯誤的電池連接等價值。
- 系統安全參數：如果測量值超過系統規格，正在運行的頻道將自動停止。
- 用戶自定義安全條件設置：用戶可以輸入以下安全等級測試細胞的化學成分。
- 自動電池連接檢查：實驗前，如果電池電壓值接近 0 伏，程序給出警告信息供操作員檢查cell連接。
- 如果操作員確實誤按了停止功能按鈕，確認信息框出現。
- 為防止過電流，多路開關位於每個通道中。
- 看門狗功能：在通信失敗時停止“正在運行的通道”。
- 當任何通道運行時，操作員無法關閉服務器程序。
- 如果主程序被不穩定的操作系統關閉，獨立服務器程序保持實驗（控制和數據採集）沒有死時間。
• 維護和系統擴展
- 插入式通道
- 每8通道電源
- 通過添加插入通道或添加 8ch 變電站輕鬆擴展至 128 個通道
- 每個通道都有 Poly 開關而不是保險絲。
-
設備功能電池測試
CC/CV（鋰電池）測試
CC/CC（NiCd（NiMH）電池）測試
穩態CV測試
Pstat IV曲線
Gstat IV曲線
EVS（電化學電壓光譜）測試
GITT（恆電流間歇滴定技術）測試
PITT（恆電位間歇滴定技術）測試
電分析技術
循環伏安法
線性掃描伏安法
計時電流法
計時庫侖法
計時電位法
腐蝕測量
Tafel圖
動電位
恆電位
恆電流
循環極化
Ecorr與時間
線極化電阻
選配
溫度監測
輔助電壓監測
鈕扣電池座
電池治具 -
設備規格
恒電位儀模式（電壓控制） - 電壓控制 *控制電壓範圍 -10V ~ +10V（標準型）或用戶指定範圍 控制電壓解析度 16位， 0.15mV 控制電壓精度 0.01~0.1%（取決於型號配置） *最大掃描範圍 -10V ~ +10V vs. 參比電極 - 電流測量 電流量程 取決於系統組態，最大10mA，最小100nA 電流解析度 16位 電流精度 0.01~0.1%（取決於型號配置） 恒電流儀模式（電流控制） - 電流控制 控制電流範圍 取決於系統組態，最大10mA，最小100nA 電流解析度 16位 電流精度 0.01~0.1%（取決於型號配置） - 電壓測量 電壓量程 -10V ~ +10V（標準型）或用戶指定範圍 電壓解析度 16位， 0.15mV 電壓精度 ±1mV 主系統 PC電腦通訊 USB2.0高速 電源電壓 100~240VAC *通道數 8個獨立通道（提供通道擴展） 尺寸 449×446.6×177mm(W*D*H) 最大輸出功率 ±7.5Watt 軟體 *每個實驗最多步驟 無限制 關機安全限制 電壓、電流、溫度、輔助電壓 看門狗 是 *最大採樣時間 無限制 *最小採樣時間 100msec 採樣條件 時間，dv/dt，dI/dt，溫度，等 作業系統 Windows2000及以上 分析軟體 IVMAN，IVMAN_diff 系統 電解池導線 遮罩型帶4個鱷魚夾 通訊&控制CPU Intel80296 16bit 校準 軟體校準 資料獲取ADC 2x16bit ADC用於電壓、電流 控制DAC 16bit DAC 每通道 *上升時間 50μsec *電壓讀數輸入阻抗 10Gohm *最快採樣間隔 0.1sec 概要 模擬電解池 配備一個外部模擬電解池
